铝合金实验桁架介绍:

桁架般为梁式机构，由简单截面的杆件组成。其特点是各杆件受力以单向拉、压为主，通过对上、下弦杆和腹杆的合理布置，可适应结构内部的弯矩和剪力分布。由于水平方向的拉、压内力实现了自身平衡，整个结构不对支座产生水平推力。

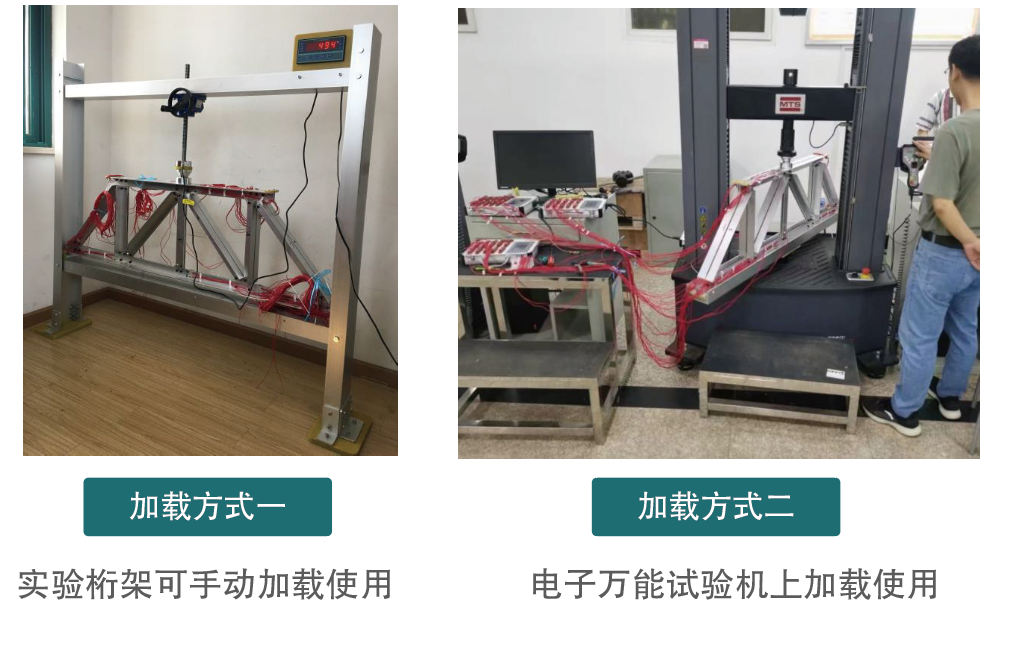

实验桁架结构如图所示。除正中的腹杆采用两根矩形截面铝合金杆外，其余腹杆和上、下弦杆均由两根40x40x4角铝组成，腹杆通过连接板与上下弦杆固结。另有一槽型铝材作为桁架实验时的基础，承受支座力。

本实验桁架具有结构简明，对称性好，质轻等特点。不需要特制的大型加载设备，直接装于电子万能试验机上即能进行析架承载实验。
