装置由铝合金双联框架与加载平台组成，   采用模块化设计,  老师和学生可以根据各自的需求把各种实验模块组合装载在实验台上，可同时完成材料力学教学大纲内的拉伸、压杆、弯曲、弯扭组合四大类的基础实验，也可以通过替换模块完成工字梁、槽型梁等创新类实验和力学竞赛类实验，不用重新装夹试件，只需要调整加载机的位置即可完成各种实验。

配件选择

应变仪

贴片工具箱

设备专用工具桌

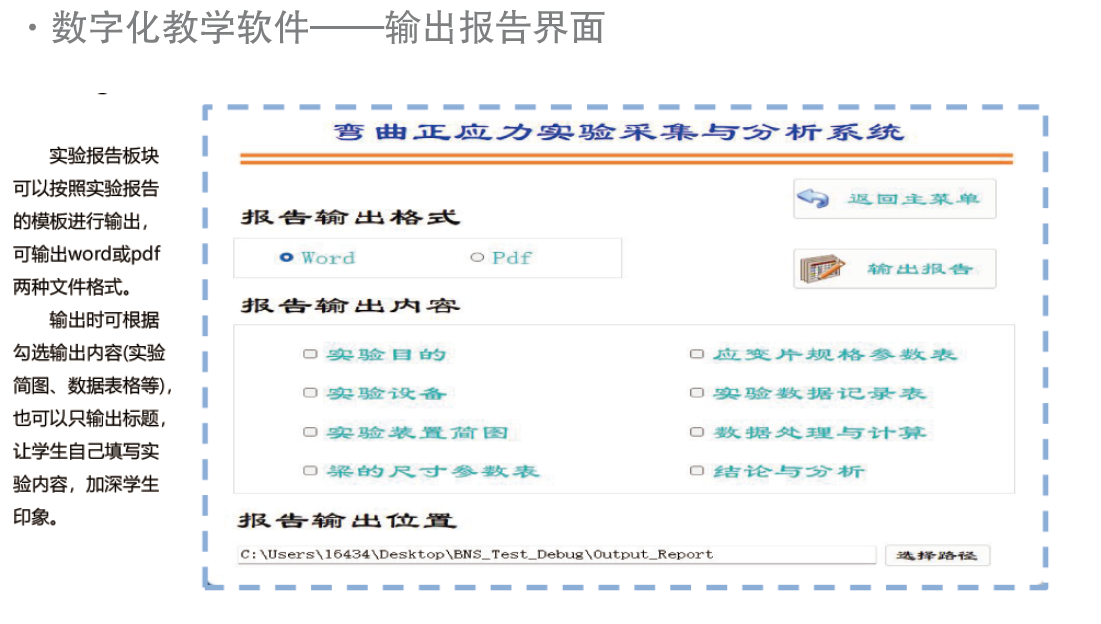

数据处理工作站

百分表及百分表支座

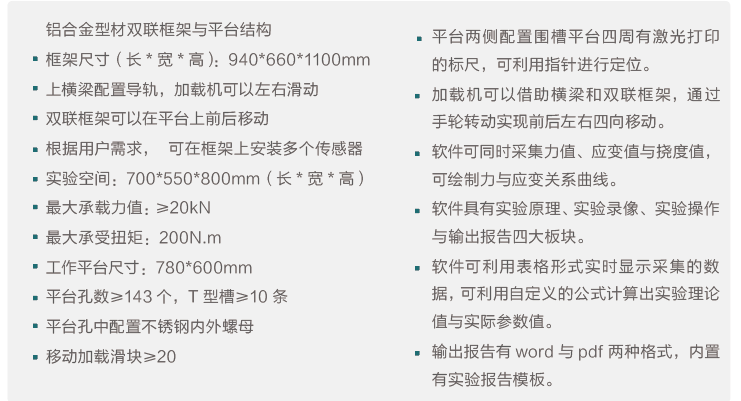

主要技术参数

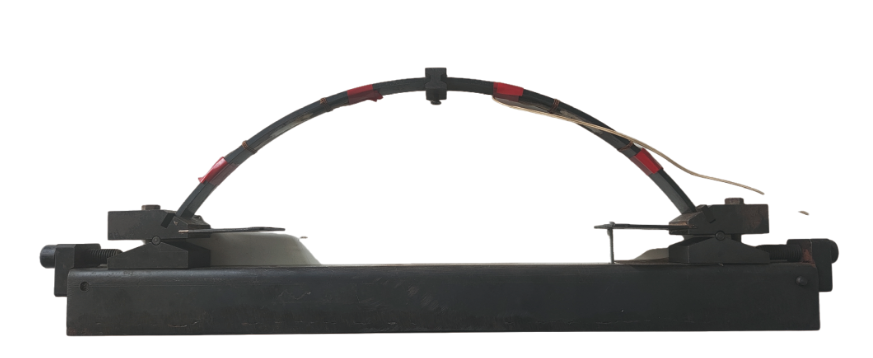

1.曲梁与拱实验

实验内容

（1）测量曲梁与两铰拱结构的轴向应变与应力，并以此计算结构的轴力和弯矩及相应截面的位移。

（2）将实验结果与理论值比较，分析曲梁和拱结构的受力特点。

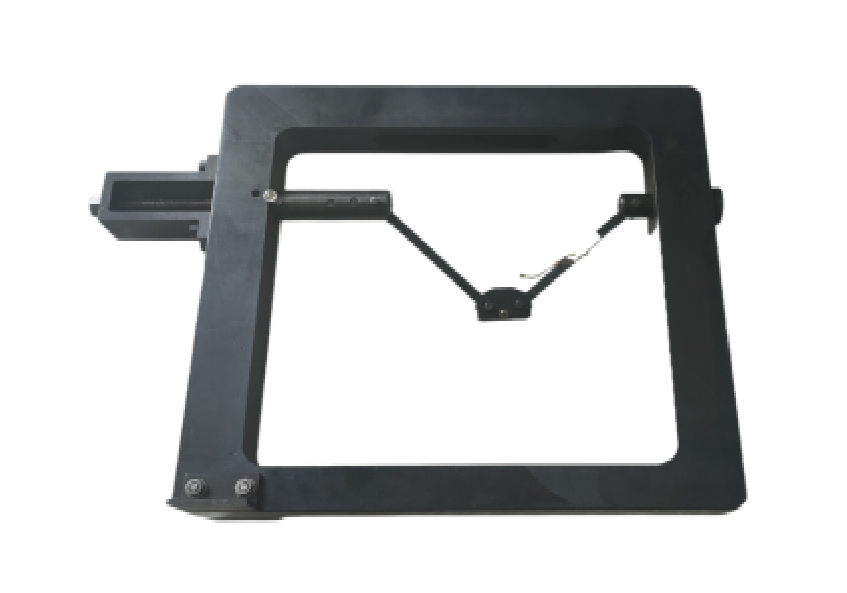

2.可变夹角的桁架单元实验

实验内容

体验同一形式的结构(如桁架)，其力学行为会随着构形(如桁架中杆件的夹角)的改变而发生急剧的变化--由大刚度结构转化为小刚度结构、由线弹性结构转化为非线弹性结构。

3.三角架结构应力与内力测试实验

实验内容

1.测试三角架在悬臂梁状态下沿横梁轴向的弯矩分布，

2.三角架在静定结构条件下,通过不同组桥方式,分离各杆件的内力。

3.比较理论值与实验值的相对误差,分析误差产生的原因。

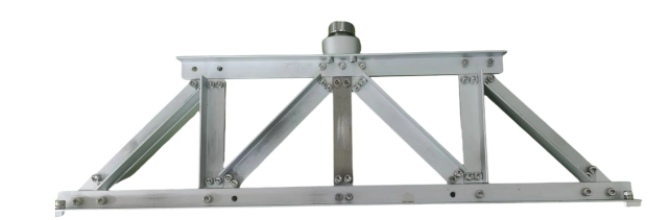

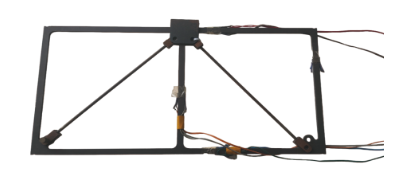

4.桁架内应力分析

实验内容

（1）通过对桁架节点位移、杆件内力的测量对桁架结构的工作性能及计算理论进行学习，深刻理解对称荷载、对称性等知识点。

（2）了解结构静载试验的试验方案、方法设计。

5.桁架、钢架内力测量

实验内容

（1）用实验的方法测量桁架与刚架结构杆件的应变，分析杆件的内力及其分布规律。

（2）比较桁架与刚架结构截面内力与位移的实验值与理论值，验证桁架与刚架结构模型的有效性。

（3）测量桁架与刚架结构中节点位移，分析其承载后的结构变形特点。

6.超静定框架试样

实验内容

（1）.测量超静定框架的内力,分析框架结构内力分布的特点。

（2）.掌握组桥多点应变测量,实测内力的方法。

（3）.深化对超静定理论的理解,强化理论与实验相结合的能力。

7.超静定框架试样

实验内容

（1）测定槽形梁的弯曲正应力分布规律；

（2）将实测应力值与理论值比较，验证弯曲正应力的计算公式；

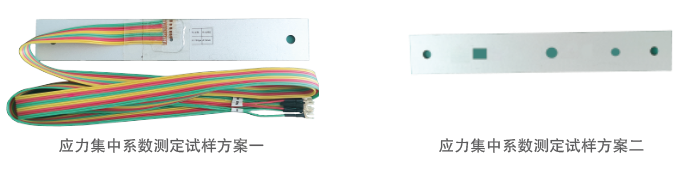

8.应力集中系数测定试样

实验内容

（1）学习静态多点应变测量的方法；（2）学习自编排版并修改实验方案；

（3）学习数据处理及回归分析方法；（4）测定孔边应力分布及应力集中系数；

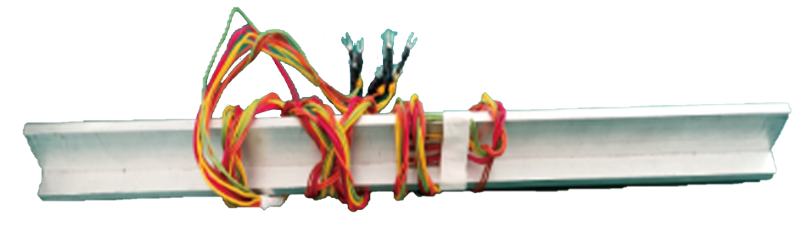

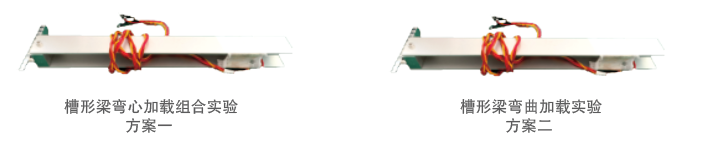

9. 槽形梁试样

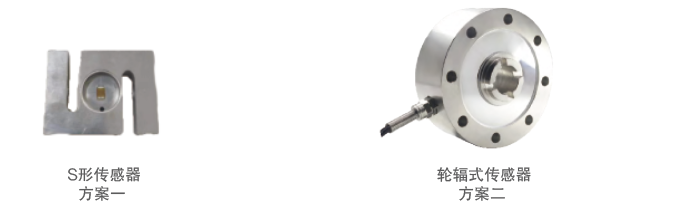

10. 力传感器标定试样

11.夹层梁、叠梁、复合梁试样

实验内容

（1）用电测法测定夹层梁、叠梁、复合梁在纯弯曲受力状态下，沿其横截面高度的正应力分布规律。

（2）推导夹层梁、叠梁、复合梁的正应力计算公式。

12.工字梁试样

实验内容

（1）测定工字梁的弯曲正应力分布规律；

（2）将实测应力值与理论值比较，验证弯曲正应力的计算公式；

13.T形梁试样

实验内容

（1）测定T形梁的弯曲正应力分布规律；

（2）将实测应力值与理论值比较，验证弯曲正应力的计算公式；

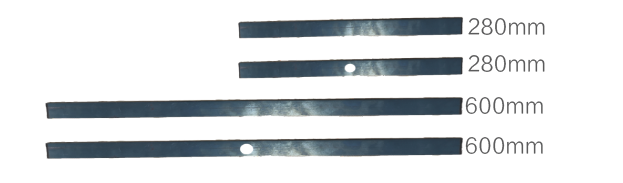

14.压杆稳定试样

实验内容

（1）用电测法测定两端铰支压杆的临界载荷，并与理论值进行比较，验证欧拉公式。

（2）观察两端铰支压杆失稳的现象。
