电测多功能实验系统

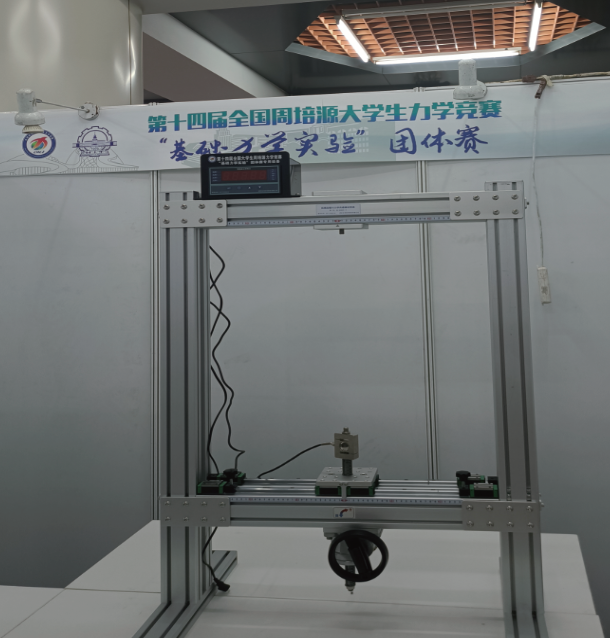

材料力学多功能实验台

一、产品优势

1. 实现多点多位置加载。

2. 实验空间自由,试件上下、左右移动不受限(620*560mm(长*高),前后不受限制)。方便轴线和加载力不在同一平面的试件加载,便于各类创新实验,加载范围大小:290*400*360mmX轴移动范围:-145~ 145mm .Z轴移动范围:0~140mm Y轴移动范围:400mm(可调节横梁位置,增加移动范围)。

3. 弹性环保护装置:传递力、衰减形变,从而保护试件,提高力加载精度,从而确保实验数据准确性,降低误差率。

4. 历届(六届)全国周培源大学生力学竞赛“基础力学实验”试件均可加载。

5. 双联式框架,保证了实验平台的刚度和稳定性的同时;使得加载、测力系统和实验组件的安装和位置改变极为方便,极大的增加了本实验台的适应性。

6. 桌上型设计,提升使用者操作的舒适性和实验操作、观察的便捷性。

7. 主机自带智能显示控制仪.脱离应变仪,手动加载便可直观显示力值,具有多种上、下限和上下限区间自动报警功能。

8. 整机重量轻,46公斤,双人可手动搬移。

9. 拥有4项国家专利.

二、机械加载与力学传感测试系统概述

  实验是大学生学习的重要实践环节,两年一届的全国周培源大学生力学竞赛的实验部分就是各工科高校大学生逐鹿的实验竞技场。也有一些省举办省内高校的力学实验竞赛,以培养和提高学生的实验能力和创新能力。本实验平台就是为提高大学生的力学实验动手能力和创新能力而设计的。实验台由主机架、加载、测力和实验组件等部分组成。

三、实验台可完成的实验项目

A、周培源力学竞赛实验(6+

1. 首届全国大学生基础力学竞赛综合试样实验

2. 第九届全国周培源大学生竞赛基础力学实验团体赛试样实验

3. 第十届全国周培源大学生竞赛基础力学实验团体赛试样实验

4. 第十一届全国周培源大学生竞赛基础力学实验团体赛试样实验

5. 第十二届全国周培源大学生竞赛基础力学实验团体赛试样实验

6. 第十三届全国周培源大学生竞赛基础力学实验团体赛试样实验

7. 更多*****

B、基础实验(10项)

1.纯弯曲梁的正应力分布规律实验(附带观察剪应力分布的贴片)

2.空心圆管弯扭组合受力变形主应力及主应力方向测定实验

3.空心圆管弯扭组合受力变形弯曲正应力测定实验

4.空心圆管弯扭组合受力变形扭转剪应力测定实验

5.材料弹性模量E,泊松比µ的测定实验

6.等强度梁多点静应力实验

7.偏心拉伸实验

8.单压杆两端铰支实验

9.电桥应用实验(电桥特性实验)

10.电阻应变片横向效应系数测定实验

 C、创新拓展类实验(19项)

1.应变片灵敏系数标定实验

2.钢铝复合梁弯曲正应力实验

3.钢钢(或钢铝)叠梁弯曲正应力实验

4.钢铝钢夹层梁弯曲正应力实验

5.T型梁弯曲正应力实验

6.矩形截面梁弯曲应力实验

7.矩形截面梁挠度测定实验(弯曲)

8.矩形截面梁挠度测定实验(悬臂)

9.矩形梁振动频率振动幅度实验

10.槽型梁弯心加载实验

11.槽型梁纯弯曲正应力分布规律实验

12.槽型梁弯曲正应力实验

13.工字梁弯曲正应力实验

14.工字梁纯弯曲正应力分布规律实验

15.单压杆两端固定实验

16.单压杆一端固定一端铰支、两端固定实验

17.偏心压缩实验

18.传感器的制作(S/轮辐型)

19.应力集中系数测定实验
